Configure "static route"

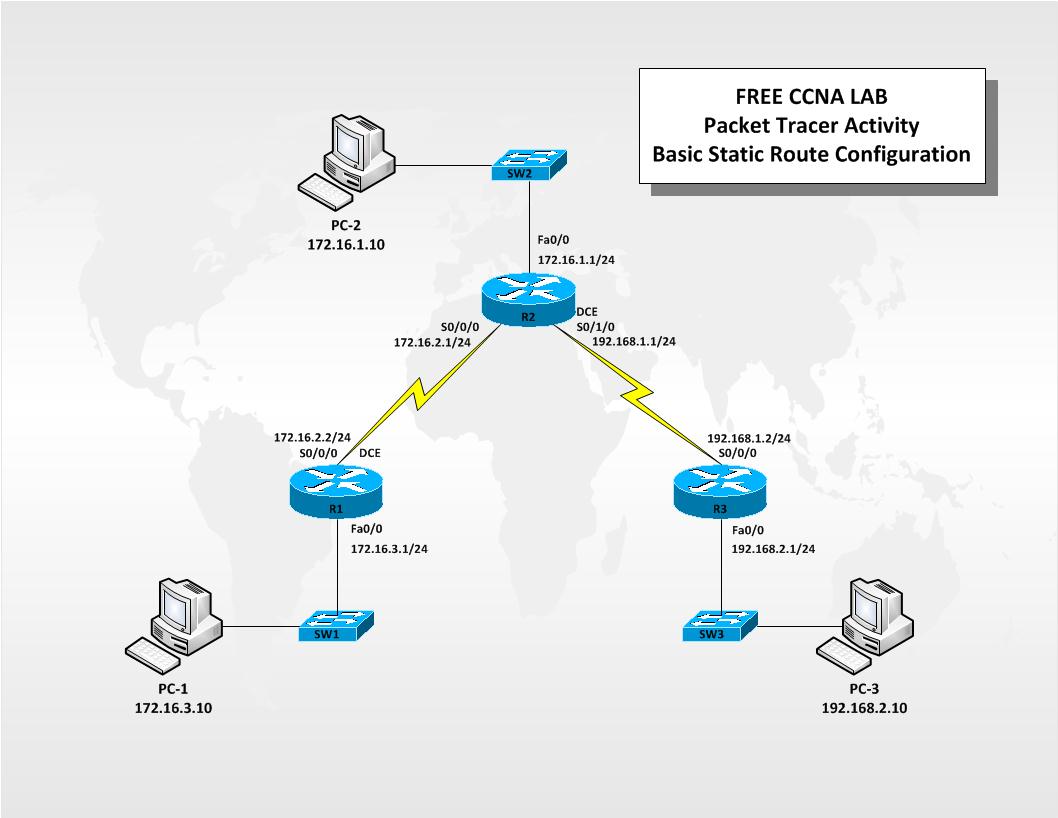

ဒီေန႕ေတာ့ အေျခခံ route တစ္မ်ိဳးျဖစ္တဲ့ static route ကို lab လုပ္ၾကည့္ၾကရေအာင္။ မလုပ္ခင္ေလးမွာ static route ကိုဘာ့ေၾကာင့္အသံုးျပဳတာလဲဆိုတာကိုနည္းနည္းေလး intro လုပ္ၾကည့္ခ်င္ပါတယ္။ static route ဆိုတာ ကၽြန္ေတာ္တို႕ network ကေနထြက္လာမဲ့ data traffic ေတြကို ဘယ္လမ္းေၾကာင္းကိုအသံုးျပဳၿပီး လိုတဲ့ေနရာကိုေရာက္ေအာင္ပို႕ပါဆိုတာကို အတိအက်ေဖာ္ျပထားတဲ့ လမ္းေၾကာင္းျဖစ္ပါတယ္။ ဒီလို static route ကိုအသံုးျပဳၿပီး network ခ်ိတ္ဆက္တဲ့အခါမွာ ေကာင္းတာကေတာ့ ကိုယ့္ data traffic ေတြကို အတိအက်သတ္မွတ္ထားတဲ့ လမ္းေၾကာင္းကေနသြားေစတဲ့အတြက္ စိတ္ခ်ရတယ္။ မေကာင္းတာကေတာ့ လမ္းေၾကာင္းကိုအတိအက်ေဖာ္ျပထားတဲ့အတြက္ အဲဒီလမ္းေၾကာင္းမွာ တစ္ခုခုျဖစ္သြားရင္ network ခ်ိတ္ဆက္မႈျပတ္ေတာက္သြားမွာျဖစ္တယ္။ data ပို႕လို႕မရေတာ့ဘူးေပါ့။ ဒီေတာ့ static route ကို intranet ေတြလို private WAN ေတြမွာသံုးတယ္။ အိုေခ ဒီေတာ့ ေအာက္က topology ကို static route ကိုအသံုးျပဳၿပီး ခ်ိတ္ဆက္ၾကည့္ရေအာင္။

          အဲဒီမွာ pc-1, pc-2 နဲ႕ pc-3 တို႕ကို connection ရေအာင္ static route သံုးၿပီးခ်ိတ္ဆက္ရေအာင္။ static route ကို ကၽြန္ေတာ္ configure လုပ္ဖို႕ packet tracer နဲ႕ေအာက္မွာေဖာ္ျပထားတယ္။ အဲဒီမွာ 172.16.1.0/24 ဆိုတဲ့ network၊ 192.168.2.0/24 ဆိုတဲ့ network နဲ႕ 172.16.3.0/24 ဆိုတဲ့ network ေတြအားလံုးသည္ တစ္ခုနဲ႕ တစ္ခု ping လို႕ရေနရမွာျဖစ္တယ္။

ဒီေတာ့ pc-1၊ pc-2 နဲက pc-3 တို႕ကိုပံုမွာျပထားတဲ့အတိုင္း သက္ဆိုင္ရာ IP ေတြ Gateway address ေတြကိုေပးလိုက္မယ္။ ၿပီးေတာ့ router ေတြမွာရိုက္ရမယ့္ command ေတြကေတာ့

R1(config)#int fa0/0

R1(config-if)#ip add 172.16.3.1 255.255.255.0

R1(config-if)#no shut

R1(config)#int se1/0

R1(config-if)#ip add 172.16.2.2 255.255.255.0

R1(config-if)#no shut

R1(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1

R1(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.1

R2 မွာ ရိုက္ရမယ့္ command ေတြကေတာ့

R2(config)#int fa0/0

R2(config-if)#ip add 192.168.2.1 255.255.255.0

R2(config-if)#no shut

R2(config-if)#int se1/1

R2(config-if)#ip add 192.168.1.2 255.255.255.0

R2(config-if)#no shut

R2(config)#ip route 172.16.1.0 255.255.255.0 192.168.1.1

R2(config)#ip route 172.16.3.0 255.255.255.0 192.168.1.1

R3 မွာရိုက္ရမယ့္ command ေတြကေတာ့

R3(config)#int se1/1

R3(config-if)#clock rate 64000

R3(config-if)#ip add 192.168.1.1 255.255.255.0

R3(config-if)#no shut

R3(config)#int se1/0

R3(config-if)#clock rate 64000

R3(config-if)#ip add 172.16.2.1 255.255.255.0

R3(config-if)#no shut

R3(config-if)#int fa0/0

R3(config-if)#ip add 172.16.1.1 255.255.255.0

R3(config-if)#no shut

R3(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.2

R3(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2

ဒီေနရာမွာ အျခား router ေတြနဲ႕ ကြဲလြဲခ်က္အနည္းငယ္ရွိပါတယ္။ ဘာေတြလဲဆိုေတာ့ clock rate ဆိုတဲ့ command ပါပဲ။ သူကေတာ့ serial interface ေတြမွာထားေပးရတာပါ။ DCE အေနနဲ႕အလုပ္လုပ္တဲ့ router ေတြရဲ႕ interface မွာေၾကညာေပးရတာျဖစ္ၿပီး DTE အေနနဲ႕အလုပ္လုပ္မယ့္ router ေတြမွာေတာ့မလိုအပ္ပါဘူး။ ေနာက္ဆံုးမွာ pc-1 ကေန pc-2 နဲ႕ pc-3 တို႕ကို ping ၾကည့္ပါ။ reply ျပန္ေနရင္ ေအာင္ျမင္စြာ static route ကို configure လုပ္ၿပီးျဖစ္ပါတယ္။ ကၽြန္ေတာ္တို႕အေနနဲ႕ static route ကို configre လုပ္ၿပီးလို႕ အမွန္တကယ္အလုပ္လုပ္ရဲ႕လားဆိုတာကို routeing table ထဲမွာျပန္ၾကည့္လို႕ရပါတယ္။ ၾကည့္ဖို႕အတြက္ေတာ့ ကိုယ္ၾကည့္လိုတဲ့ router ရဲ႕ enable mode ထဲကို၀င္ေရာက္ၿပီး show ip route လို႕ရိုက္ထည့္ၿပီးၾကည့္ႏိုင္ပါတယ္။ ေအာက္ကပံုမွာဆိုရင္ S ဆိုတာက static route နဲ႕ခ်ိတ္ဆက္ထားတဲ့ နက္၀ါ့ကိုေျပာတာျဖစ္ပါတယ္။ C ကေတာ့ connected route ျဖစ္ၿပီး router နဲ႕ တိုက္ရိုက္ခ်ိတ္ဆက္ထားတဲ့ network ကိုေျပာတာျဖစ္ပါတယ္။ connected route အေၾကာင္းကိုေတာ့ ဒီမွာ ၀င္ၾကည့္ႏိုင္ပါတယ္။

Lab file ကို ဒီမွာ တိုက္ရိုက္ရယူႏိုင္ပါတယ္။
