ကၽြန္ေတာ္တို႕ေတြ ဒီေန႕ေတာ့
cabling လုပ္ၾကရေအာင္ဗ်ာ။ ဒါကို network ေလာကမွာ ႀကိဳးကိုက္တယ္ေပါ့။ မလုပ္ခင္မွာ လိုအပ္တဲ့ပစၥည္ေတြကိုအရင္ေျပာျပမယ္။
၁)
RJ 45 connector
၂)
UTP Ethernet cable
၃)
Cable crimper တို႕ပဲျဖစ္ပါတယ္။
ေအာက္မွာပံုေလးေတြနဲ႕ေဖာ္ျပထားတယ္။
၁)
RJ 45 connector
၂)
UTP Ethernet cable
၃)
Cable crimper and stripper
ပံုထဲမွာ
အစိမ္းေရာင္လက္ကိုင္နဲ႕ tool ကေတာ့ cable crimper ျဖစ္ၿပီး အ၀ါေရာင္ tool ကေတာ့
cable stripper လို႕ေခၚတယ္။ ေရာေနမွာစိုးလို႕ပါ။ ဒါေပမဲ့ cable stripper ကိုမ၀ယ္လည္းရတယ္။
cable crimper မွာတစ္ခါတည္းပါတယ္။ အိုေခ။ ဒီ ၃ မ်ိဳးကိုအသံုးျပဳၿပီး ကၽြန္ေတာ္တို႕
ethernet network cable တစ္ႀကိဳးကိုလုပ္ၾကည့္ရေအာင္။ step by step လုပ္ၾကည့္တာေပါ့။
၁)
ပထမဦးဆံုး လိုအပ္တဲ့ ႀကိဳးအရြယ္အစားကိုအရင္ျဖတ္ေတာက္လိုက္ပါ။ ခ်ိတ္ဆက္မယ့္ကြန္ပ်ဴတာေတြရဲ႕အကြာအေ၀းကို
တိုင္းတာၿပီးျဖတ္လိုက္တာေပါ့။ ဥပမာ ၃ မီတာလား ၄ မီတာ လားေပါ့။ ဒါကိုေတာ့ သီးသန္႕
tool တစ္ခု၀ယ္ဖို႕မလုိပါဘူ။ ျဖတ္လို႕ရတဲ့ cutter တစ္ခုခုနဲ႕ျဖတ္ေတာက္လိုက္လို႕ရပါတယ္။
ေအာက္က cutter လိုမ်ိဳးဆိုရင္ေတာ့ ျဖတ္ေတာက္ရတာ ပိုအဆင္ေျပတာေပါ့။
၂)
ၿပီးရင္ cable stripper ကိုအသံုၿပဳၿပီးေတာ့ အျပင္ကအခြံကိုခြာထုတ္လိုက္ရမွာျဖစ္ပါတယ္။
ဒါမွမဟုတ္ cable crimper နဲ႕လည္းလုပ္လို႕ရတယ္ေနာ္။ အေကာင္းဆံုးကေတာ့ ႀကိဳးအစကေန တစ္လက္မေလာက္အကြာအေ၀းမွာ
ခြာထုတ္လိုက္တာက အဆင္ေျပပါတယ္။ ပံုမွာျပထားပါတယ္။
၃)
ၿပီးတာနဲ႕ ထြက္လာတဲ့ လိမ္က်စ္ထားတဲ့ ႀကိဳး ၄ စံုကို ကၽြန္ေတာ္တို႕ လုိခ်င္တဲ့
cable arrangement အတုိင္းလုပ္လို႕ရေအာင္ ေျဖထုတ္လိုက္ရမွာျဖစ္ပါတယ္။ ေအာက္ကပံုအတိုင္းေပါ့။
ဒီလို
arrangement လုပ္တဲ့အခါမွာ ႏွစ္မ်ိဳးရွိိပါတယ္။ EIA/TIA 568A လား 568B လားေပါ့။ အသံုးမ်ားတာကေတာ့
568B ေပါ့။ ဒီေတာ့ 568B အတိုင္းစီရမယ့္ arrangement ကေတာ့ ေအာက္ပါအတိုင္းျဖစ္ပါတယ္။
ကၽြန္ေတာ္တို႕က
straight cable ညွပ္ခ်င္တယ္ဆိုရင္ ႀကိဳးစအစြန္းႏွစ္ဖက္စလံုးရဲ႕ arrangement ကတူရမွာျဖစ္ပါတယ္။
568B ကိုသံုးရင္ ႏွစ္ဖက္စလံုး 568B ေပါ့။
Cross
cable ညွပ္ခ်င္တယ္ဆိုရင္ေတာ့ တစ္ဖက္က 568A ဆိုရင္ ေနာက္တစ္ဖက္က 568B arrangement အတိုင္းထားေပးရမွာပါ။

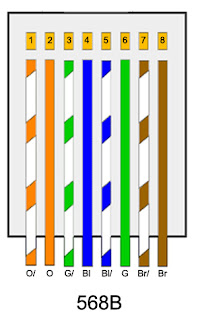

ကၽြန္ေတာ္တို႕ကေတာ့ straight cable ညွပ္တဲ့အခါ 568B arrangement ကိုပဲသံုးပါတယ္။ ေအာက္ကပံုအတိုင္းေပါ့။
အဲ့လိုစီထားၿပီးရင္ေတာ့ ေအာက္ကပံုေတြအတိုင္း အဆင့္ဆင့္ လုပ္သြားရမယ္။
ႀကိဳးထိပ္ဖ်ားေလးေတြကိုညီေနေအာင္ဖိထားရပါမယ္။ ဒါမွ RJ 45 connector ထဲကိုထည့္တဲ့အခါမွာ ညီ ညီညာညာ၀င္သြားမွာျဖစ္တယ္။ မဟုတ္ရင္ တစ္ႀကိဳးကမိတယ္ ေနာက္တစ္ႀကိဳးကလြတ္ေနတယ္ဆိုတဲ့ ျပသနာေတြျဖစ္ႏိုင္တယ္။ ၿပီးရင္ေတာ့ ညီေနတဲ့ ႀကိဳးထပ္ဖ်ားေလးေတြကို RJ 45 connector ထဲကို ေအာက္ပ
အတိုင္းထိုးထည့္ေပးၿပီး cable crimper နဲ႕ ဖိခ်ေပးလိုက္ရမွာျဖစ္ပါတယ္။
ေနာက္ဆံုးမွာေတာ့
အေပၚပံုအတိုင္း RJ 45 network cable တစ္ေခ်ာင္းကို ျပဳလုပ္လို႕ၿပီးသြားမွာျဖစ္ပါတယ္။
ေသေသခ်ာခ်ာ step by step အတိုင္းလိုက္လုပ္ၾကည့္ရင္ရသြားမွာပါ။ network သမားတစ္ေယာက္အတြက္
ဘာမဟုတ္သလိုထင္ရေပမဲ့ အေရးအႀကီးဆံုးက ဒီ cabling ပဲမဟုတ္လား။ ဒီေတာ့ ဒါေလးကိုေတာ့ အားစိုက္ၿပီးလုပ္ေစခ်င္ပါတယ္။
အိုေခး ?
