LAB 004 – Verifying Spanning Tree Port States on Catalyst switches

          ဒီေန႕ေတာ့ ကၽြန္ေတာ္တို႕ spanning tree ရဲ႕ port state ေတြျဖစ္တဲ့ blocking, listening, learning နဲ႕ forwarding state ေတြအဆင့္ဆင့္ဘယ္လိုေျပာင္းလဲသြားသလဲဆိုတာကို CLI ကေနၾကည့္ရေအာင္။ LAN မွာတပ္ဆင္ထားတဲ့ catalyst switch ေတြမွာရွိတဲ့ port ေတြဟာ ေနာက္ဆံုး port state ေတြအားလံုး blocking state ဒါမွမဟုတ္ forwarding state ျဖစ္သြားတယ္ဆိုရင္ ဒါကို ျပီးျပည္စံုေသာ အေျခအေန converged situation လို႕ေခၚပါတယ္။ ဒီအေျခအေနကိုမေရာက္ခင္မွာ catalyst switch ေတြဟာ STP ကုိအသံုးျပဳၿပီး port ေတြကို ဘာကိုေတာ့ျဖင့္ block ရမယ္၊ ဘာကိုေတာ့ျဖင့္ forward လုပ္ရမလဲဆိုတာကို ဆံုးျဖတ္ပါတယ္။ ဒါမွသာလွ်င္ switching loop ေတြကိုေက်ာ္လႊားႏိုင္မွာျဖစ္ပါတယ္။ ဒါ့အျပင္ redundant topology ေတြကို support ေပးႏိုင္လာတယ္။ ဒါဟာ STP ရဲ႕ ေကာင္းတဲ့အခ်က္ ေတြပါပဲ။ ဒီေတာ့ lab ကိုစလိုက္ရေအာင္။

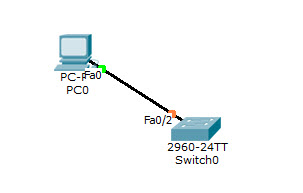

ပံုအတိုင္း အရင္ဆံုး topology ေလးကိုခ်ိတ္လိုက္ရေအာင္။ ၿပီးရင္ေတာ့ ေအာက္က step ေတြအတိုင္းလုပ္ၾကည့္ မယ္ အိုေခ။

Step 1) topology အတိုင္း VLAN ေတြကို swtich 0 မွာ configure လုပ္မယ္။ ခ်ိတ္ဆက္မယ္။

Step 2) switch 1 ကို VTP server ျဖစ္မျဖစ္ၾကည့္မယ္။ VTP domain name ကို TECHGATE လို႕ေပးမယ္။ VTP password ကို cisco လို႕ထားမယ္။ default အရ catalyst switch ေတြဟာ vtp server mode မွာရွိေနတယ္ဆိုတာလည္းမေမ့ပါနဲ႕။

Step 3) ေနာက္ဆံုးအဆင့္အေနနဲ႕ switch 0 က PC နဲ႕ခ်ိတ္ဆက္ထားတဲ့ port fa0/2 ကို shutdown / no shutdown command ကိုအသံုးျပဳၿပီး STP ရဲ႕ port state ေတြကိုေလ့လာၾကည့္ရေအာင္။ အိုေခး။

Step 1) နဲ႕ step 2) ကို ကၽြန္ေတာ္ lab 1,2,3 ေတြတုန္းက ဆက္တို္က္ configure ဘယ္လိုလုပ္ရမလဲေျပာျပခဲ့ေပးတယ္ေနာ္။ ဒီေတာ့လုပ္တတ္ၾကၿပီလို႕ ကၽြန္ေတာ္ယူဆလိုက္ပါတယ္။ ဒီေတာ့ ဒီ lab မွာအဓိကက်တဲ့ STP port state ေတြကိုဘယ္လိုၾကည့္မလဲဆိုတဲ့ step 3) ကိုပဲေျပာမယ္။

Step 3) မွာလုပ္ရမွာက အရင္ဆံုး PC နဲ႕ခ်ိတ္ဆက္ထားတဲ့ fa0/2 ကို shutdown ခ်တယ္။ ၿပီးေတာ့ no shutdown နဲ႕ျပန္ဖြင့္တယ္။ ဒါမွလည္း STP ရဲ႕ calculation ေတြဘယ္လိုလုပ္သြားသလဲၾကည့္လို႕ရမွာပါ။

Sw1(config)#int fastethernet0/2

Sw1(config-if)#shut

Sw1(config-if)#no shutdown

Sw1(config-if)#end

ၿပီးတာနဲ႕ ေအာက္က command ကိုသံုးၿပီး STP port state ေတြကိုၾကည့္ႏိုင္ပါတယ္။

Sw1#show spanning-tree interface fastethernet 0/2

ကၽြန္ေတာ္ေအာက္မွာ port state ေတြကို screenshot ရိုက္ျပထားတယ္။

ဒီေနရာမွာ blocking state ကိုေတာ့ေတြ႕ရမွာမဟုတ္ပါဘူး။ ဘာျဖစ္လို႕လည္းဆိုေတာ့ STP အရင္ swtich ကိုစဖြင့္ခ်င္း port ေတြကို listen လုပ္ခိုင္းတယ္။ ေနာက္မွ looping ျဖစ္ႏိုင္မယ့္ port ေတြကို blocking state လုပ္တာျဖစ္ပါတယ္။ ေအာက္မွာ sts ေနရာမွာ LSN ဆိုတာ listening state ကိုေျပာတာျဖစ္ပါတယ္။

ေအာက္ကပံုကေတာ့ learning state ျဖစ္သြားတာကိုျပတာပါ။ အဲဒီမွာ LRN ဆိုတာ learning state ကိုေျပာတာျဖစ္ပါတယ္။

ေအာက္ကပံုကေတာ့ ေနာက္ဆံုးအေနနဲ႕ STP က port ကို forwarding လုပ္လိုက္တာျဖစ္ပါတယ္။ FWD ဆိုတာ forwarding state ကိုေျပာတာျဖစ္ပါတယ္။

ဒါဆိုရင္ေတာ့ ၾကည့္တတ္ၿပီထင္ပါတယ္။ ကၽြန္ေတာ္တို႕ CCNA မွာ STP ကိုဘယ္လို calculation လုပ္တယ္ဆိုတာေတြကို စာေတြ႕အရေတာ့ အရမ္းကိုသင္ရမွာပါ။ ေမးလည္း ေမးပါတယ္။ ဒါေပမယ့္ တကယ္တမ္း ဘယ္လိုအလုပ္လုပ္သြားသလဲဆိုတာကို လက္ေတြ႕သိထားျခင္းကလည္း အေရးႀကီးတာေၾကာင့္ ဒီ lab ေလးကိုလုပ္ၾကည့္ေပးပါလို႕။ J
